除砂器是一種配合地面測試流程使用的除砂設備，適用于壓裂后洗井排砂和出砂地層的測試。能安全地去除大型壓裂的壓裂砂，過濾并計量地層出砂量，能有效地減少對下游地面設備的損壞。
工作介質：含硫、含砂天然氣
工作壓力：105MPA
公稱通徑 進口通徑：65mm（2-9/16”）
出口通徑：65mm（2-9/16”）
工作溫度：-29℃～121℃
氣體處理量：400*104Nm3/d
液體處理量：2400m3/d
分離粒度：＞10um
儲砂筒容積：200L
旋流管尺寸：φ255mm
整機外形尺寸：2960mm*2400mm*5750mm
除砂器配套設備

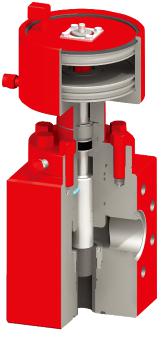

井口安全閥
用途及特點：井口安全閥與井口控制盤一起組成井口安全控制系統,通過地面安全閥直接開關井口。在頁巖氣壓裂中安裝于管線流程的最前端即近井口端。采用液動驅動器配備遠程控制系統，在井場出現特殊情況下能快速自動切斷井下壓力源，確保地面流程的安全。
柱塞式（筒型）節流閥
用途及特點：柱塞式節流閥由合金柱塞、閥座及閥桿等構成，具有流動性好，震動小的特點，主要用于除砂器排砂口。柱塞和閥座整體采用YG8硬質合金，具有耐腐蝕、耐沖刷的性能，適用于壓裂返排等沖蝕嚴重的場合，配合液動動器可實現遠程操作。

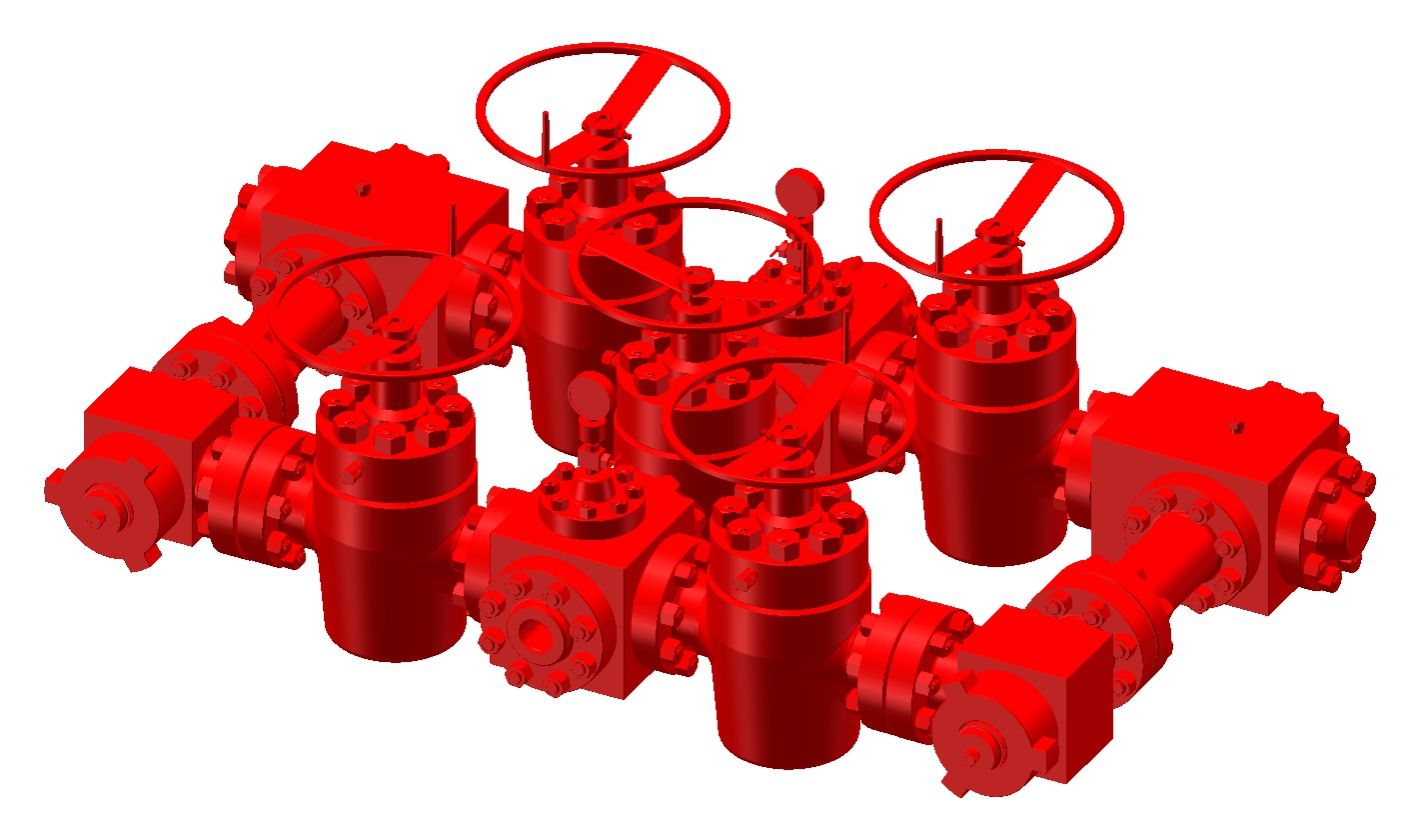

油嘴管匯
該系統安裝于除砂器流程之后控制流量。設計有底座，運輸安裝方便。
工作介質：石油、天然氣、泥漿、壓裂液等
公稱口徑：1-13/16” ～4-1/16”
工作溫度：-60℃～121℃（KU）
材料級別：AA、BB、CC、DD、EE、FF、HH
產品級別：PSL3、PSL3G
性能級別：PR1，PR2
最大工作壓力：20000PSI

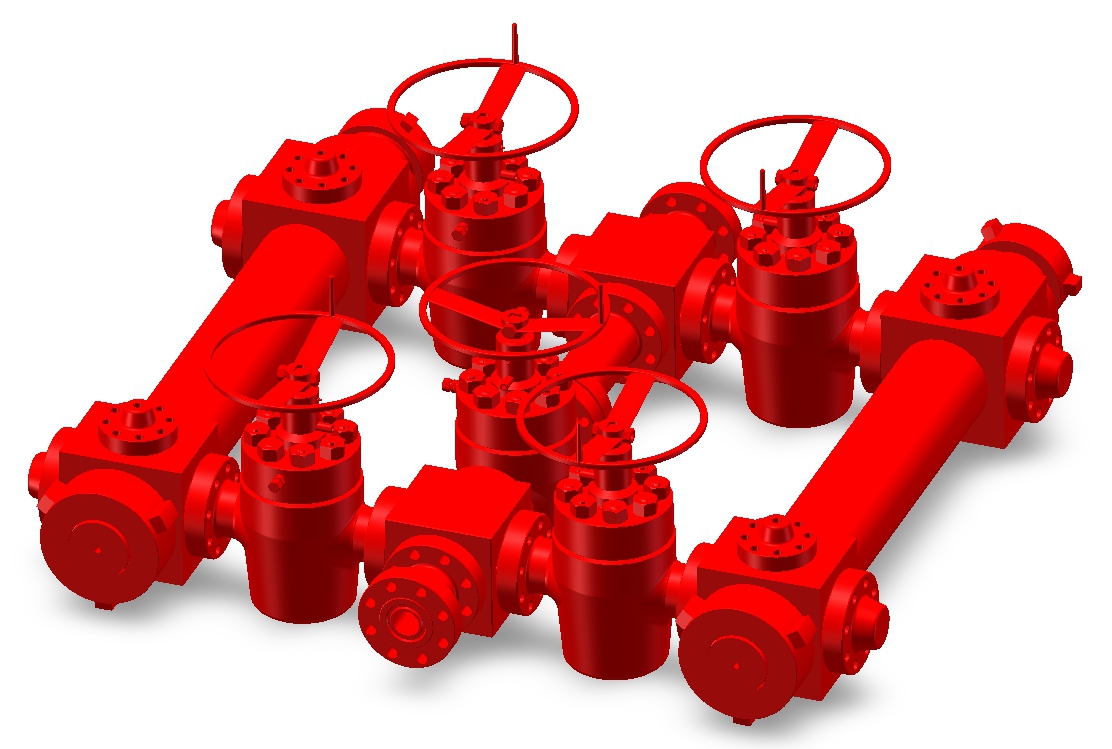

捕屑管匯
該系統可以過濾和保留大的顆粒物質。用于分層壓裂完成后，將壓裂砂進行過濾并回收。設計有底座，運輸安裝方便。
工作介質：石油、天然氣、泥漿、壓裂液等
公稱口徑：1-13/16”~4-1/16”
工作溫度：-60℃ ～ 121℃（KU）
材料級別：AA ～ HH
產品級別: PSL3、PSL3G
性能級別：PR1，PR2
最大工作壓力：20000PSI
井口組合管匯
井口組合管匯用于叢式多井的壓力返排作業，提供多路通道（按客戶需求），實現多井共用功能。
工作介質：石油、天然氣、泥漿、壓裂液等
公稱口徑：1-13/16”~4-1/16”
工作溫度：-60℃ ～ 121℃（KU）
材料級別：AA ～ HH
產品級別: PSL3、PSL3G
性能級別：PR1，PR2
最大工作壓力：20000PSI

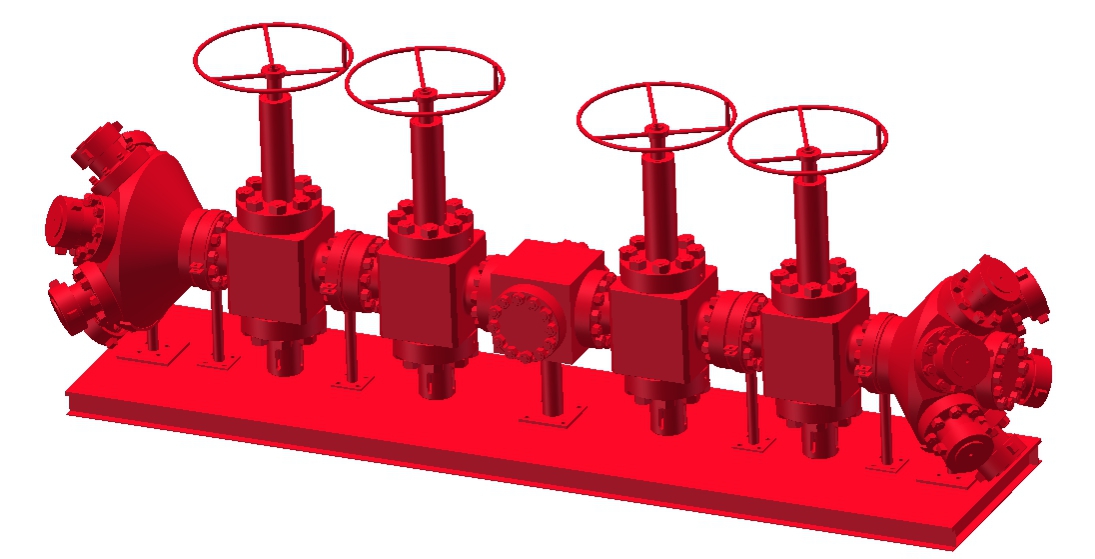

壓裂分配管匯
壓裂管匯是把多臺壓裂車的高壓輸出端，通過高壓彎頭和高壓三通連到一起，由一個或多個輸出口通過高壓管線連接到井口；多臺壓裂泵的壓力疊加，使多臺壓裂車同時工作，如一臺車壓力低于最高壓力就不會有輸出，排量是所有車瞬時排量的總和。工作介質：石油、天然氣、泥漿、壓裂液等
公稱口徑：3-1/16”~7-1/16”
工作溫度：-60℃ ～ 121℃（KU）
材料級別：AA ～ HH
產品級別: PSL3、PSL3G
性能級別：PR1，PR2
最大工作壓力：20000PSI
